凌科年度新品BD20系列工業防水連接器，分為金屬款和塑膠款，其安裝方式為焊接式。金屬款和塑膠款的安裝方式是一致的，現將安裝教程具體操作公布如下：

拆解成品

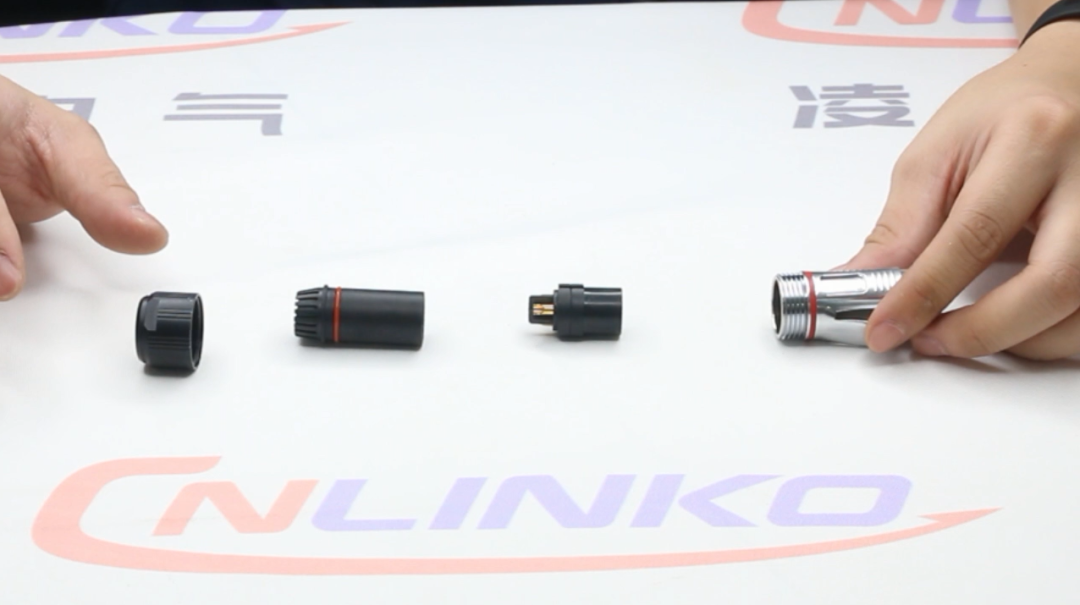

打開包裝，對BD20系列工業連接器進行拆解：依次拆解出后蓋，連接尾部，模塊組合件和外殼組合件，依序放置好。

穿好線纜

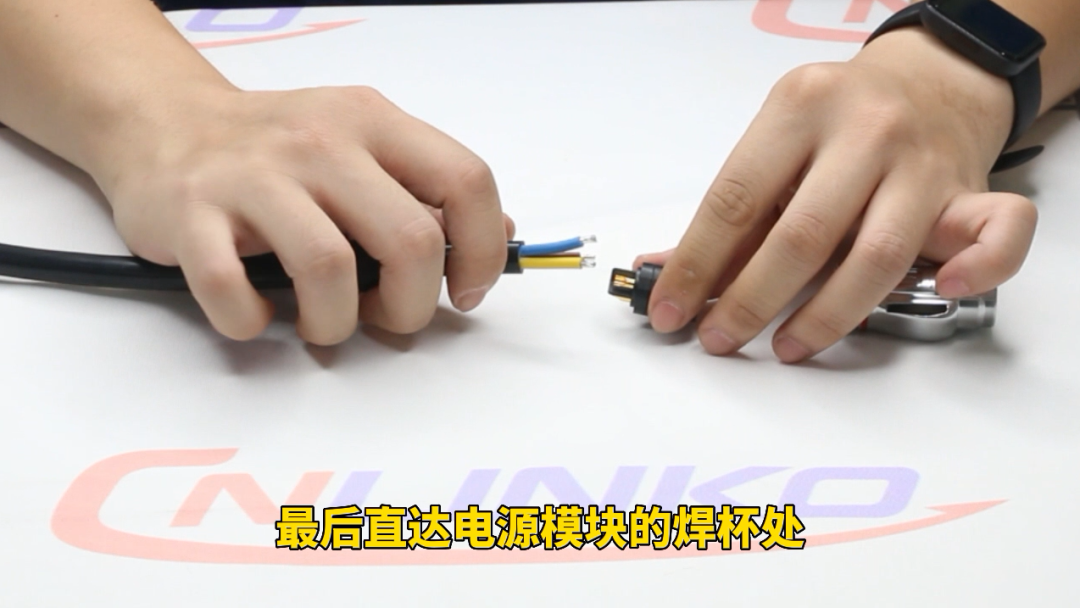

將線纜穿過后蓋，連接尾部，然后直達電源模塊的焊杯處。

焊接操作

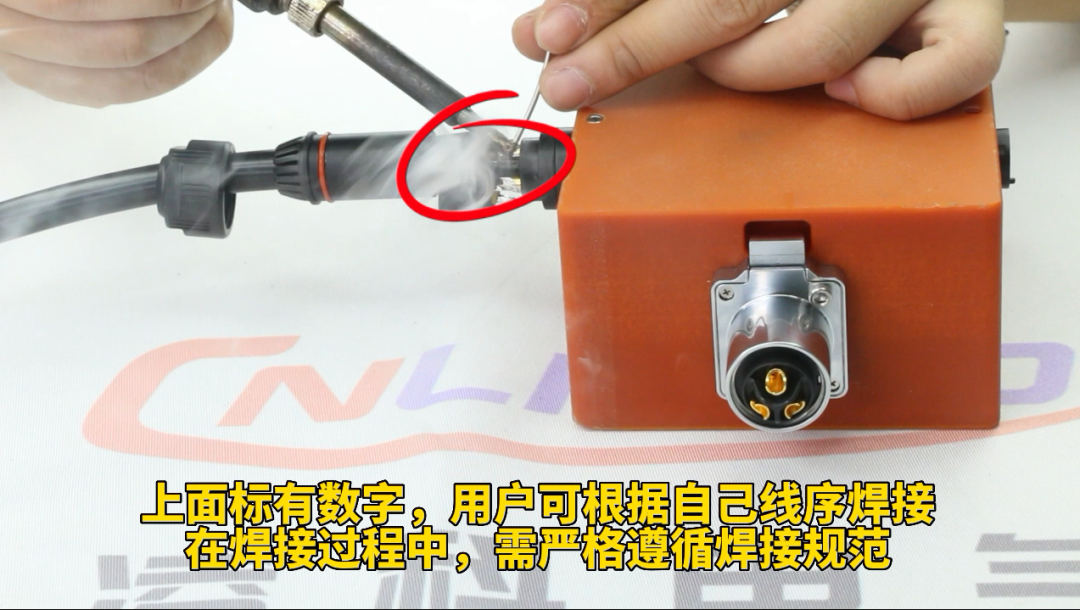

用治具固定好模塊組合件，再用電烙鐵和焊錫按照對應的地線、火線、零線分別進行焊接，上面標有數字，用戶可自行定義地線、火線、零線。

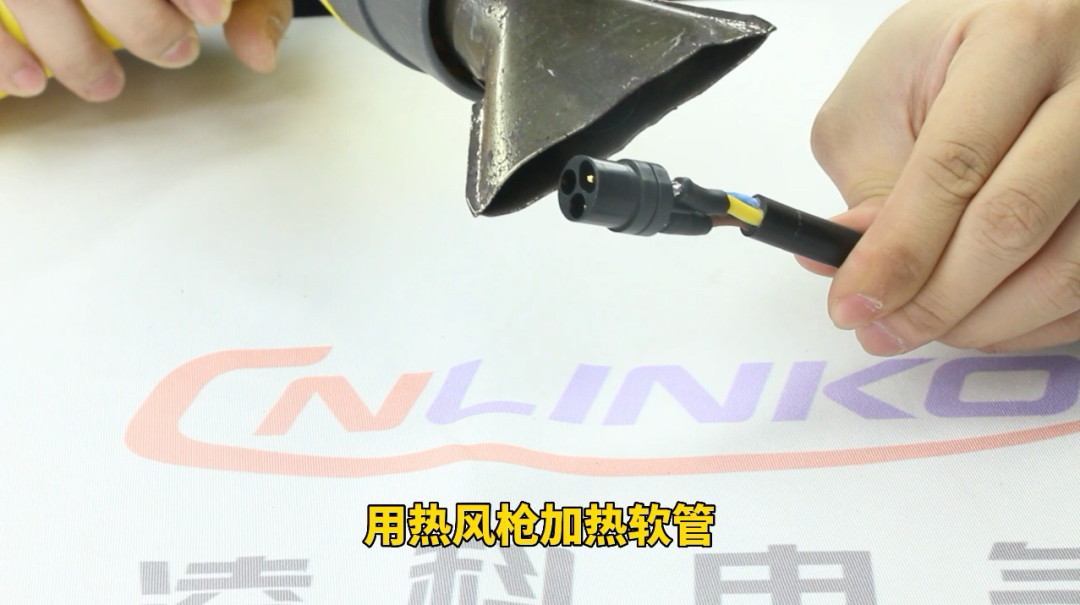

用熱風機加熱熱縮管，使之貼附在裸露的焊點處起到保護作用。

插頭安裝

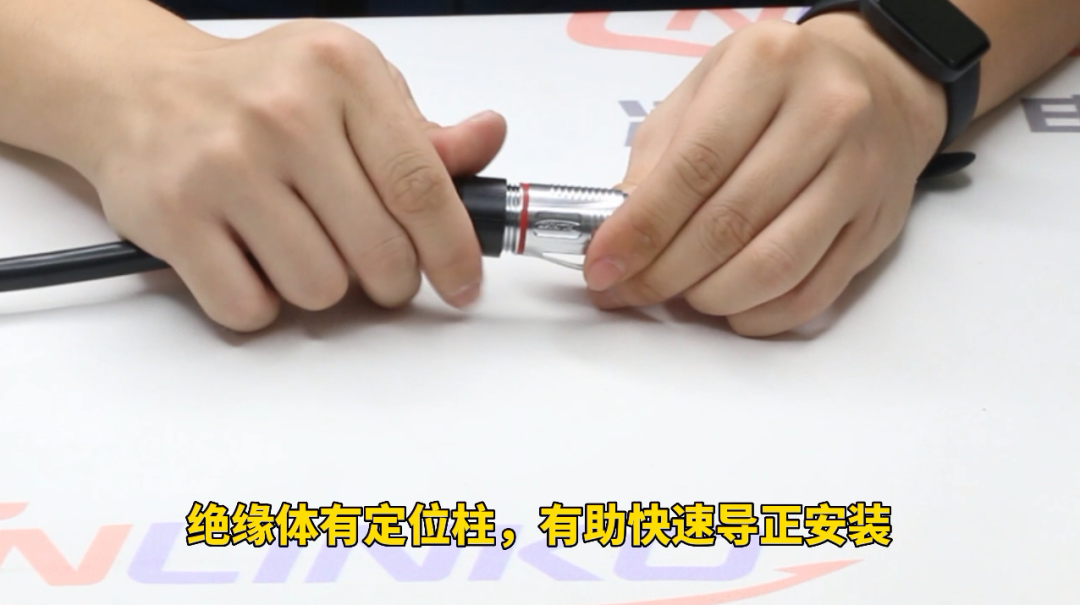

焊接完畢后，將插頭的各組件初步組裝好。

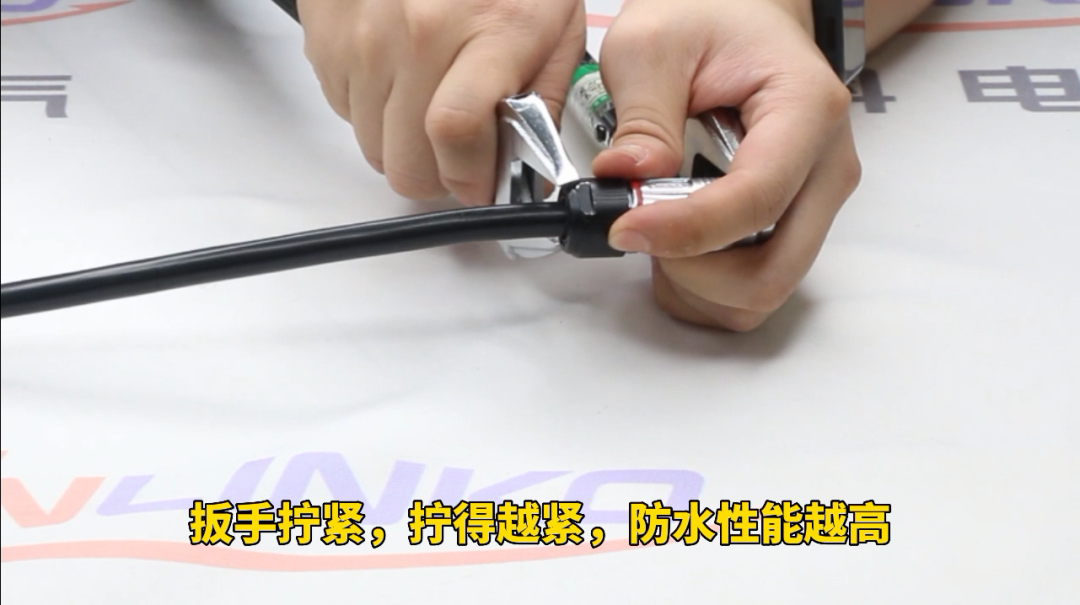

左手持治具夾持住連接器外殼的一端，右手持扳手將后蓋擰緊。整個插頭即告安裝完畢。

插座安裝

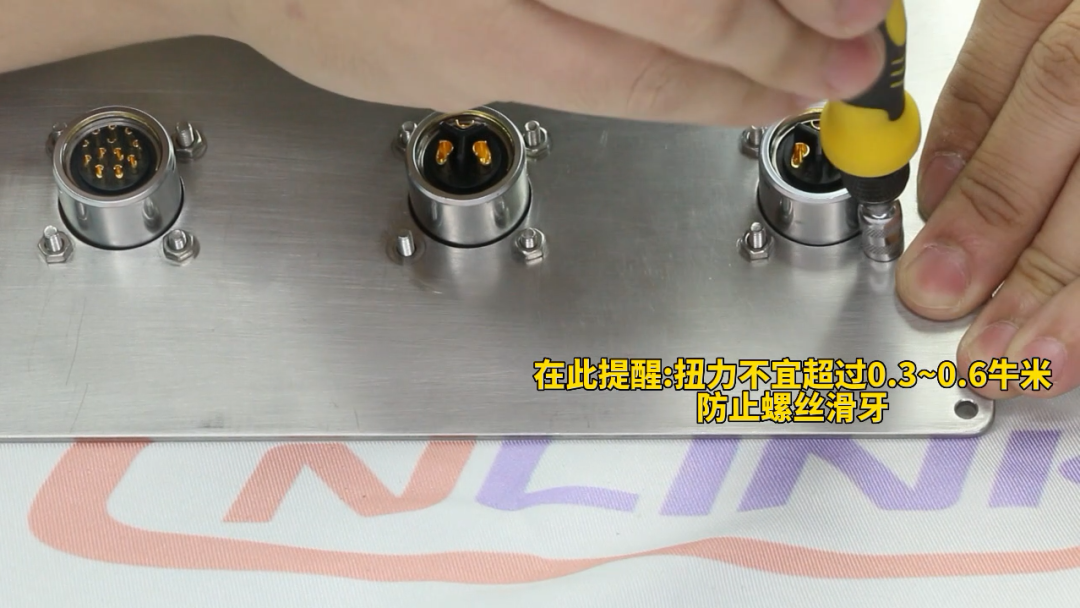

用螺絲刀將插座固裝在設備上。

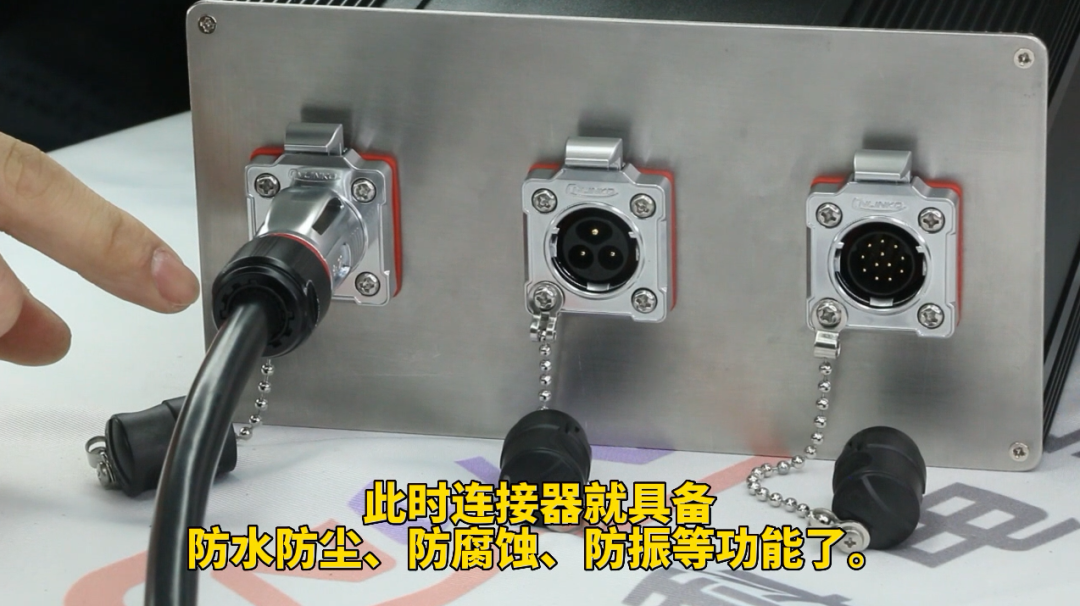

插頭插座對插連接

僅需將插頭按照正確的插接方向插入，當聽到清脆的“咔嚓”聲，即告對插安裝成功。

安裝注意事項

①剝線外皮尺寸為：20mm±1mm；

②剝芯線尺寸：5-7mm；

③剝芯過程中勿破壞導體；

④嚴格遵循焊接規范，焊接溫度建議是380°±40°；

⑤操作時長每個點位不超過3秒，以免損傷塑膠絕緣體；

⑥后蓋擰緊中扭力要求：金屬款不宜超過5.0N*M；塑膠款不宜超過3.8N*M。

焊接接線方式特點

①接線方式更加牢靠緊固；

②更適用于振動或沖擊環境；

③更適宜無需拆裝的場景。
