YM系列工業防水連接器，作為凌科推出的新品，一直深受客戶的青睞。為方便用戶更好地熟悉和使用這款產品，我們特在公眾號推出YM系列工業連接器的接線教程，供大家學習與參考。

YM系列工業防水連接器接線教程如下

穿線操作

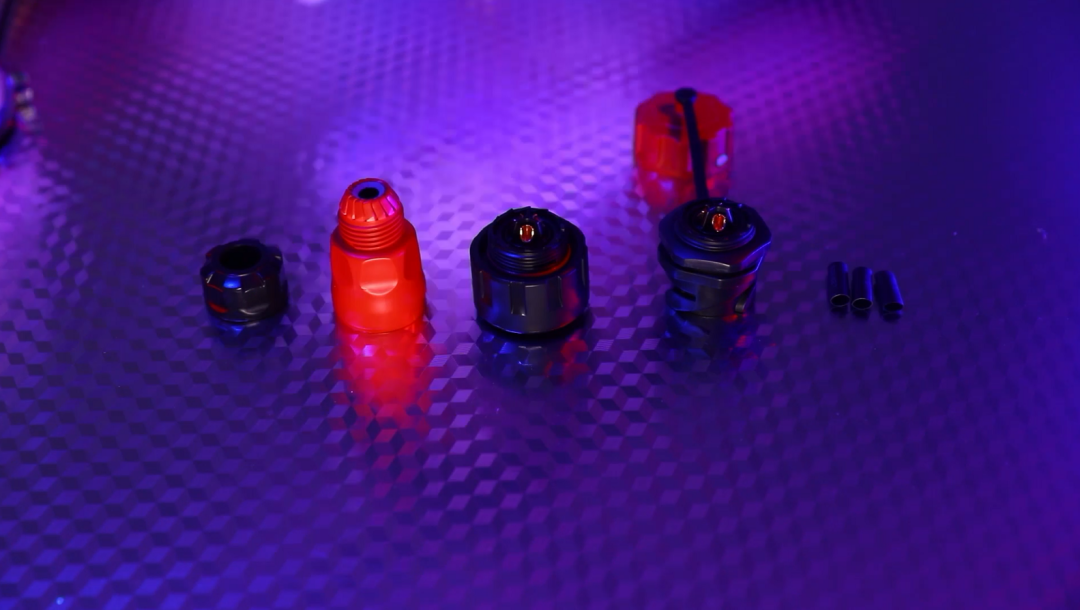

首先是進行YM連接器拆解：依次拆解出后蓋，連接尾部，外殼組合件，模塊組合件和插座，依序放置好。

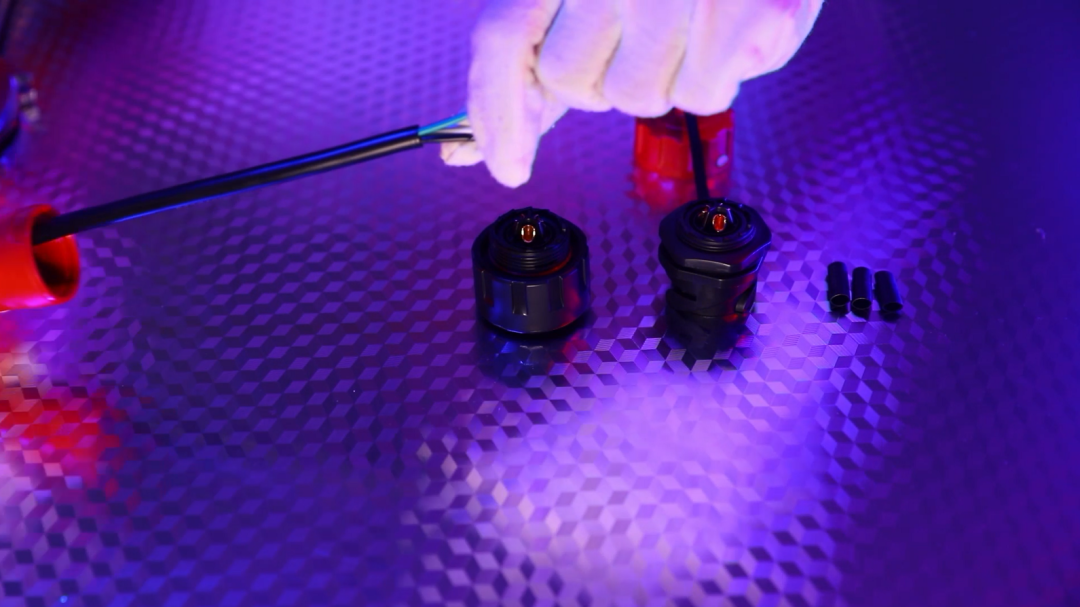

然后完成穿線的操作過程：將線纜穿過后蓋，連接尾部，然后穿過外殼組合件，到達模塊組合件的焊杯處。

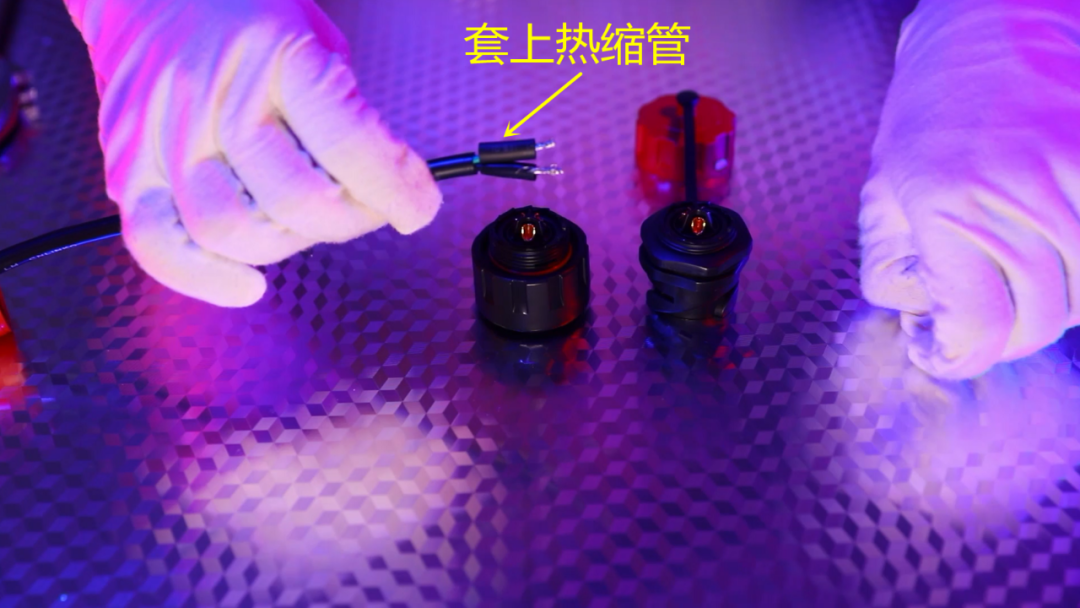

最后是將線纜焊線接頭裸露處套上熱縮管。

焊接操作

焊接操作：用電烙鐵和焊錫按照對應的地線、火線、零線分別進行焊接，上面標有數字，用戶可自行定義地線、火線、零線。

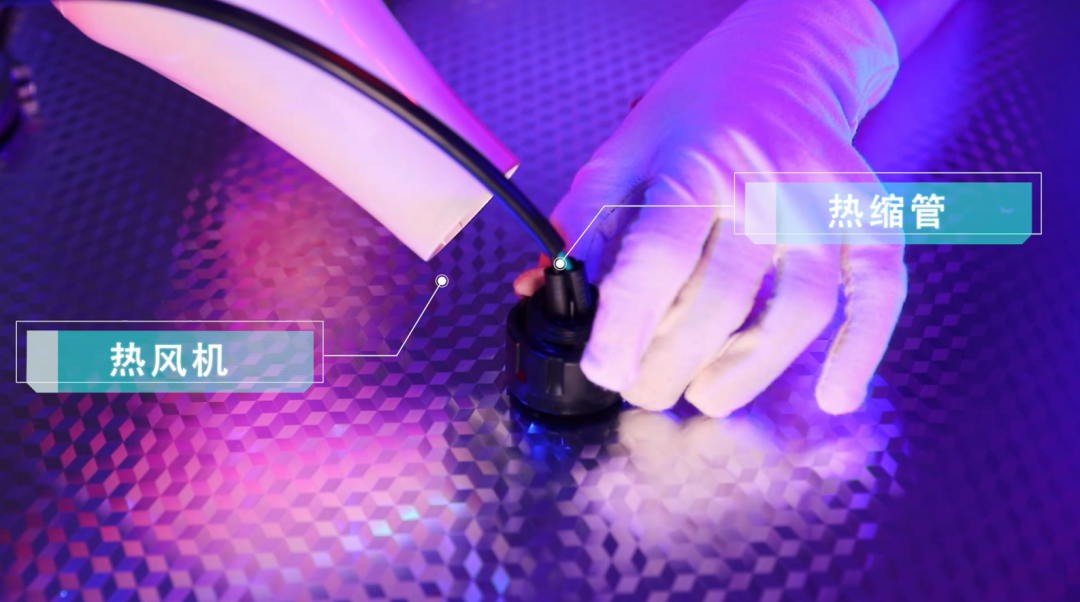

用熱風機加熱熱縮管，使之緊緊貼附在焊線接頭的裸露處。

注意事項

①嚴格遵循焊接規范，焊接溫度要求是380°±40°；

②操作時長每個點位不超過3秒，以免損傷塑膠絕緣體；

③擰緊過程中扭力不能超過3.5N*M。

YM焊接接線方式的特點：

①接線方式更加牢靠緊固；

②更適用于振動或沖擊環境；

③更適宜無需拆裝的場景。
